Solira 3-х трубные
Стальные радиаторы трубчатой конструкции SOLIRA
Стальные трубчатые радиаторы Solira обладают современным дизайном и способны вписаться в любой интерьер. Рабочее давление для данного вида радиатора 10 бар, испытывается при давлении 15 бар. Учитывая, что материал для изготовления радиаторов - сталь, а для стали свойственно повышенная пластичность, гидроудар, не так страшен, как для чугуна и силумина. Рекомендуем пользователю не опустошать без надобности отопительную систему, это существенно продлит «жизнь» Вашего изделия. Минимальная высота 2-х или 3-х трубчатого радиатора SOLIRA - 200мм. Максимальная высота - 2000мм. Толщина стенки трубы - 1,5мм. Толщина стенки коллектора - 2,0мм. |  |
Трёх трубные
| Модель | Межосевое расстояние, мм | Высота, мм | Теплоотдача Вт/секция при | Глубина секции, мм | Длина секции, мм | Вес секции (без теплоносителя),кг | ЦЕНА секции, руб |
| 95/85/20 | |||||||
| 85/75/20 | |||||||
| 75/65/20 | |||||||
| 3020 | 115 | 185 | 30/25/20 | 101 | 45 | 0,6 | 1403 |
| 3030 | 230 | 300 | 49/40/32 | 101 | 45 | 0,95 | 1485 |
| 3037 | 300 | 370 | 59/49/39 | 101 | 45 | 1,2 | 1485 |
| 3040 | 330 | 400 | 64/53/42 | 101 | 45 | 1,3 | 1525 |
| 3050 | 430 | 500 | 79/65/52 | 101 | 45 | 1,4 | 1590 |
| 3057 | 500 | 570 | 89/74/59 | 101 | 45 | 1,5 | 1590 |
| 3060 | 530 | 600 | 93/77/61 | 101 | 45 | 1,8 | 1795 |
| 3070 | 630 | 700 | 108/92/66 | 101 | 45 | 2,2 | 2002 |
| 3080 | 730 | 800 | 120/101/73 | 101 | 45 | 2,4 | 2210 |
| 3090 | 830 | 900 | 133/106/87 | 101 | 45 | 2,6 | 2383 |
| 3100 | 930 | 1000 | 144/120/95 | 101 | 45 | 2,8 | 2607 |
| 3110 | 1030 | 1100 | 157/130/103 | 101 | 45 | 3 | 2812 |
| 3120 | 1130 | 1200 | 175/145/115 | 101 | 45 | 3,3 | 2987 |
| 3130 | 1230 | 1300 | 190/160/130 | 101 | 45 | 3,5 | 3177 |
| 3140 | 1330 | 1400 | 205/170/135 | 101 | 45 | 3,7 | 3399 |
| 3150 | 1430 | 1500 | 213/176/140 | 101 | 45 | 3,9 | 3640 |
| 3160 | 1530 | 1600 | 223/186/150 | 101 | 45 | 4,2 | 3830 |
| 3170 | 1630 | 1700 | 235/199/159 | 101 | 45 | 4,5 | 4004 |
| 3180 | 1730 | 1800 | 252/209/166 | 101 | 45 | 4,6 | 4194 |
| 3190 | 1830 | 1900 | 268/225/174 | 101 | 45 | 4,8 | 4401 |
| 3200 | 1930 | 2000 | 278/230/183 | 101 | 45 | 5 | 4607 |
Кол-во комплектов креплений G по RAL (2 точки) для 3-х трубных секций
| Высота | Количество секций | |||||||||
| 8 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | |
| 3020 - 3060 | 2 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 |
| 3070 - 3150 | 2 | 2 | 3 | 4 | 5 | 6 | 6 | 7 | - | - |
| 3160 - 3200 | 2 | 3 | 4 | 5 | 6 | - | - | - | - | - |
Комплектующие к радиатрам
| Наименование | Цена, руб/шт | ||
| Кронштейн верхний 70-90 RAL любой | 550 | ||
| Кронштейн настенный G RAL любой (2 точки) | 1 400 | ||
| Заглушка 1/2 или 3/4 | 150 | ||
| Кран Маевского 1/2 или 3/4 | 220 | ||
| Заглушка 1/2 с широкими полями | 350 | ||
| Кран Маевского 1/2 с широкими полями | 400 | ||
| Кронштейн напольный с хомутом RAL любой | 1 500 | ||
Подключение
| Наименование | Цена, руб |
| Боковое подключение (№ 12) | без наценки |
| Нижнее подключение (№ 69) | + 5 000 Руб. к базовой стоимости |
| Нижнее подключение с термовентилем (№ 69 твв) | + 7 500 Руб. к базовой стоимости |
Наценка за покраску
| Наименование | Цена, руб |
| Покраска в цвета RAL | + 20% (в т.ч. кронштейны) |
| Покраска в цвета RAL металлик | + 30% (в т.ч. кронштейны) |
Виды подключений радиаторов SOLIRA

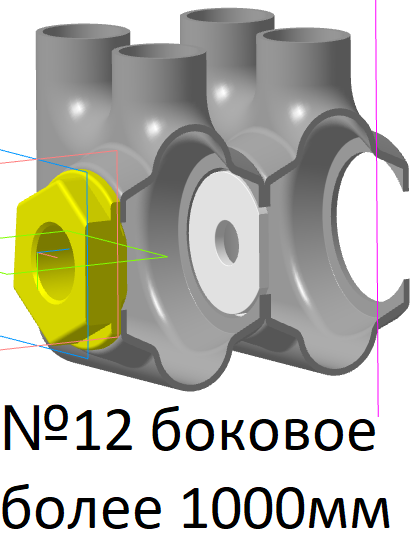

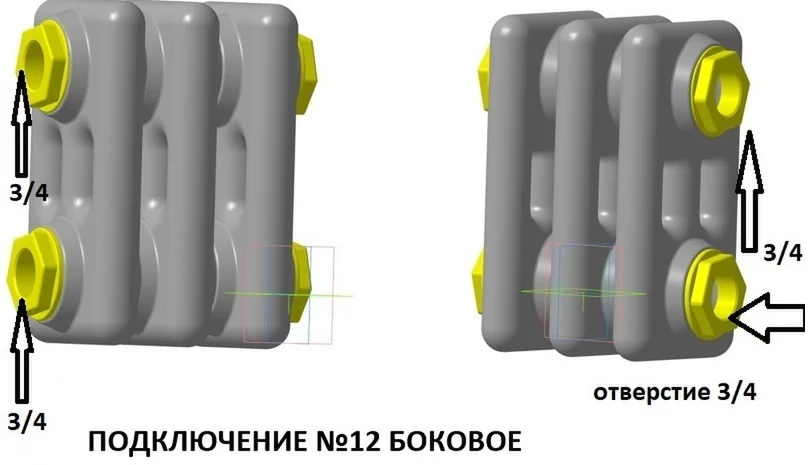

| Боковое подключение №12 | Подключение №24 (радиатор более 1м) |
| При боковом подключении №12 стандартно используются гайки 3/4, при необходимости радиатор комплектуется переходниками на 1/2 | В радиаторе высотой более 1м устанавливается полупроходная заглушка для лучшей циркуляции теплоносителя |
 |  |

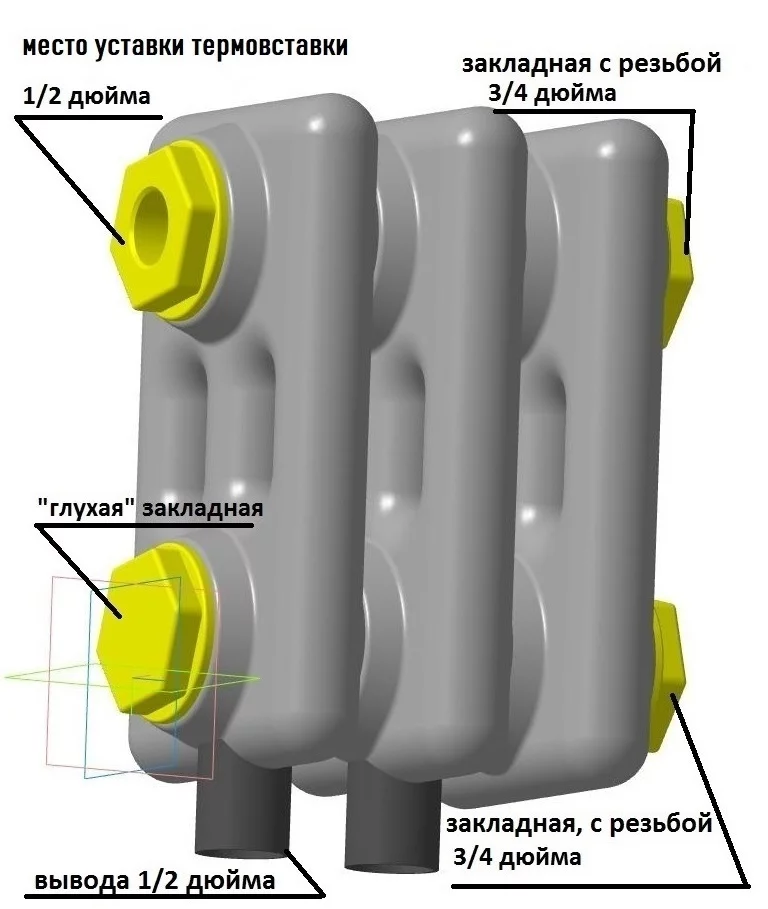

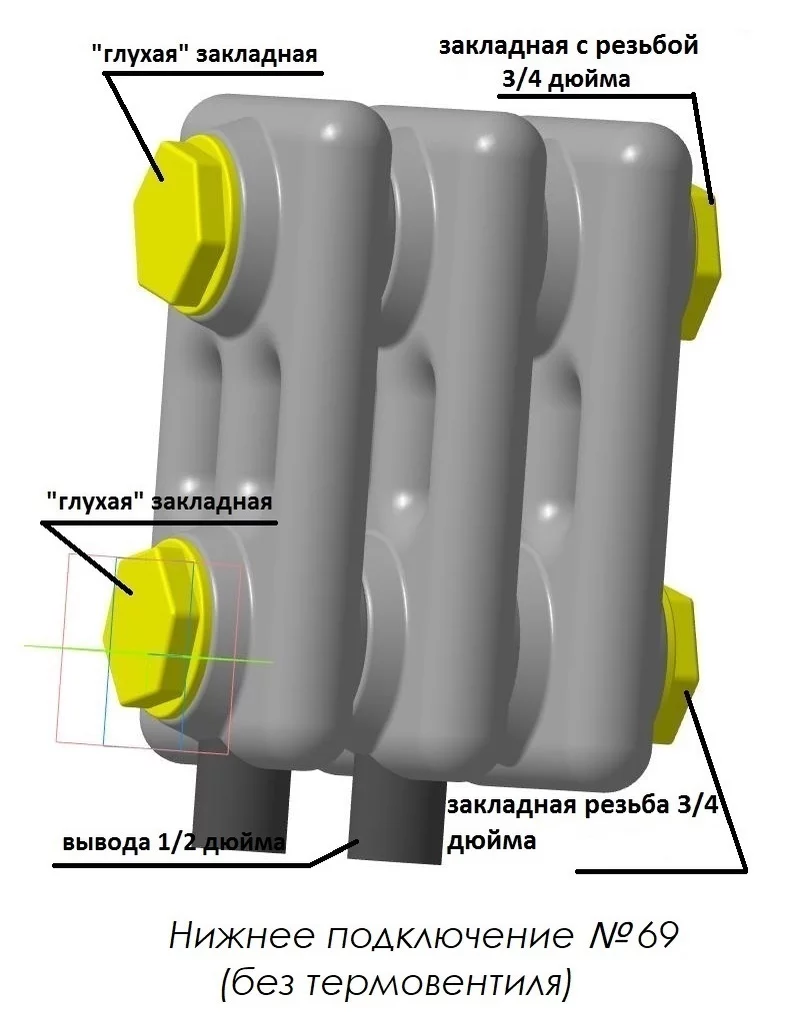

Нижнее подключение №69 | Нижнее подключение с термовставкой №69 твв |
| При нижнем подключении радиатор стандартно комплектуется двумя глухими гайками со стороны нижнего подключения, окрашиваемыми в цвет радиатора | При нижнем подключении с термостатической вставкой, радиатор стандартно комплектуется глухой гайкой со стороны нижнего подключения и термостатической вставкой. |
 |  |
Боковое подключение (по низу) №24 с термостатической вставкой (№24 твв) | Кронштейн G |
При боковом подключении по низу с термовставкой. Радиатор комплектуется термостатической вставкой. В разрезе видно каким устройством оборудован радиатор. На термостатическую вставку устанавливается термоголовка, которая оказывает, в зависимости от температуры в комнате, давление на шток в термовставке, который приоткрывает или закрывает проходное отверстие, уменьшая или увеличивая проток теплоносителя. | Данный вид кронштейнов изготовливается специального для стальных трубчатых радиаторов SOLIRA. Имея 2 точки крепления радиатора служит удобным и надежным крепежом. Покрасить такой кронштейн можно в цвет радиатора. Ниже* представлены чертежи кронштейна. *Скачайте для просмотра. |
 |  |

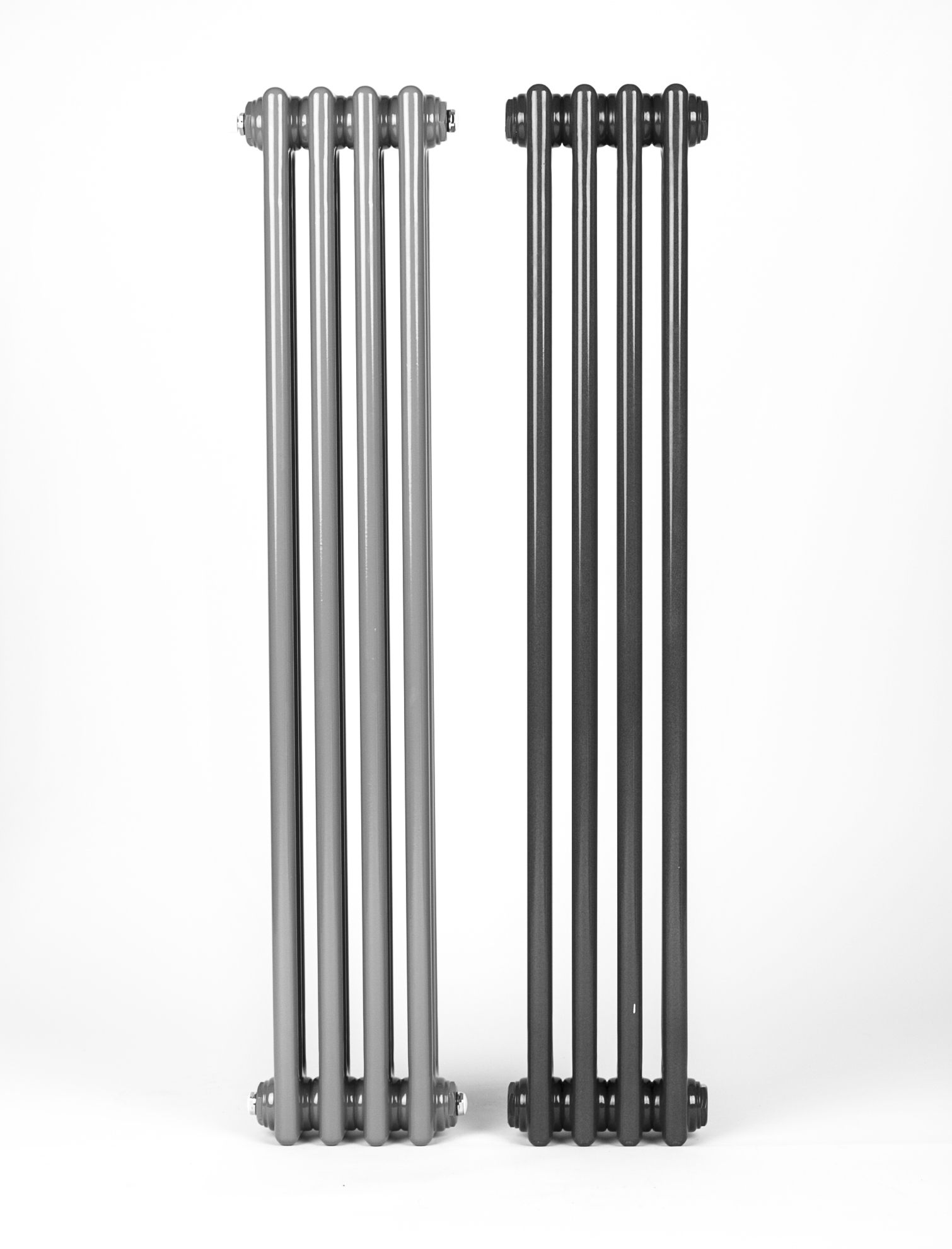

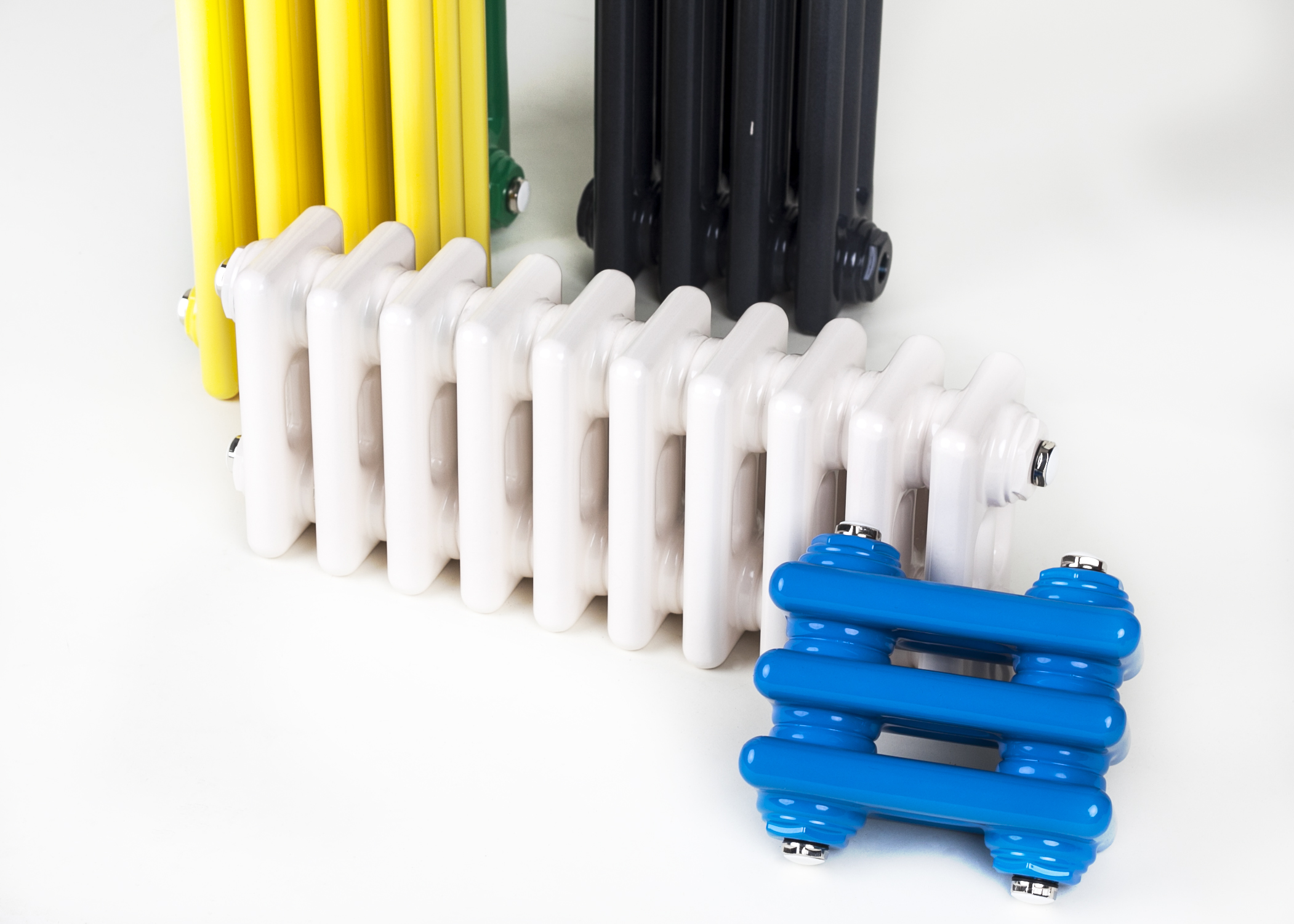

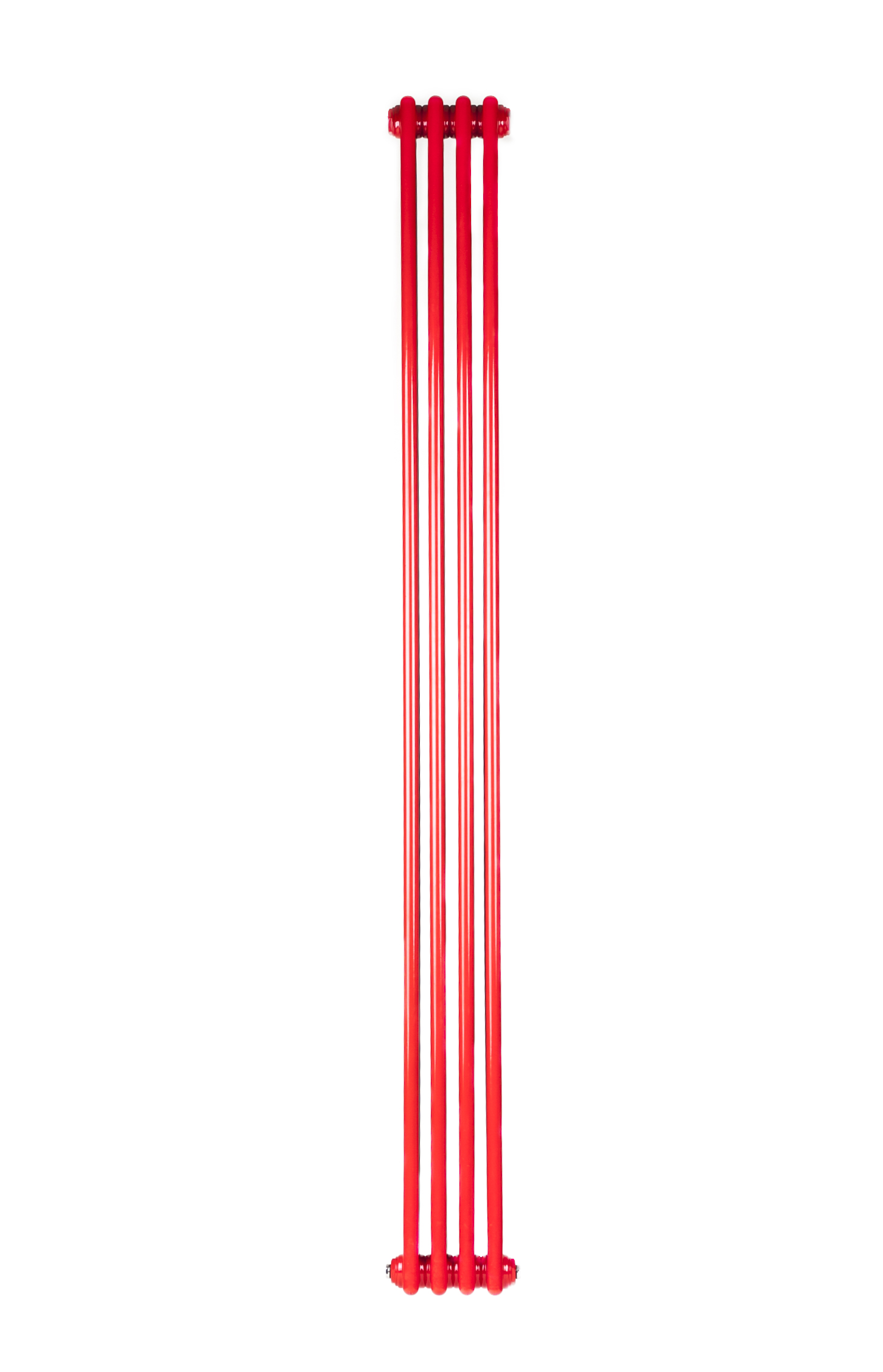

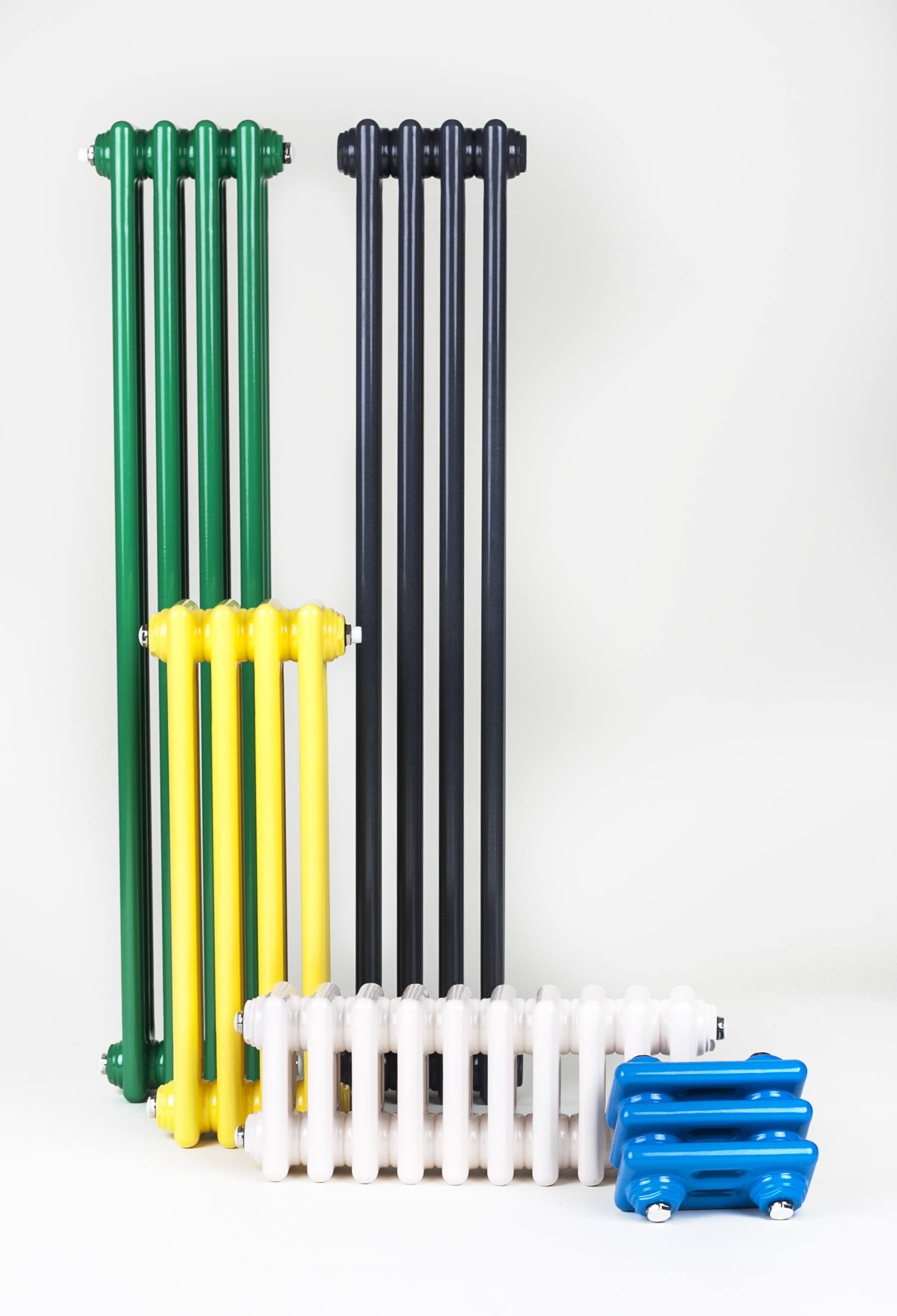

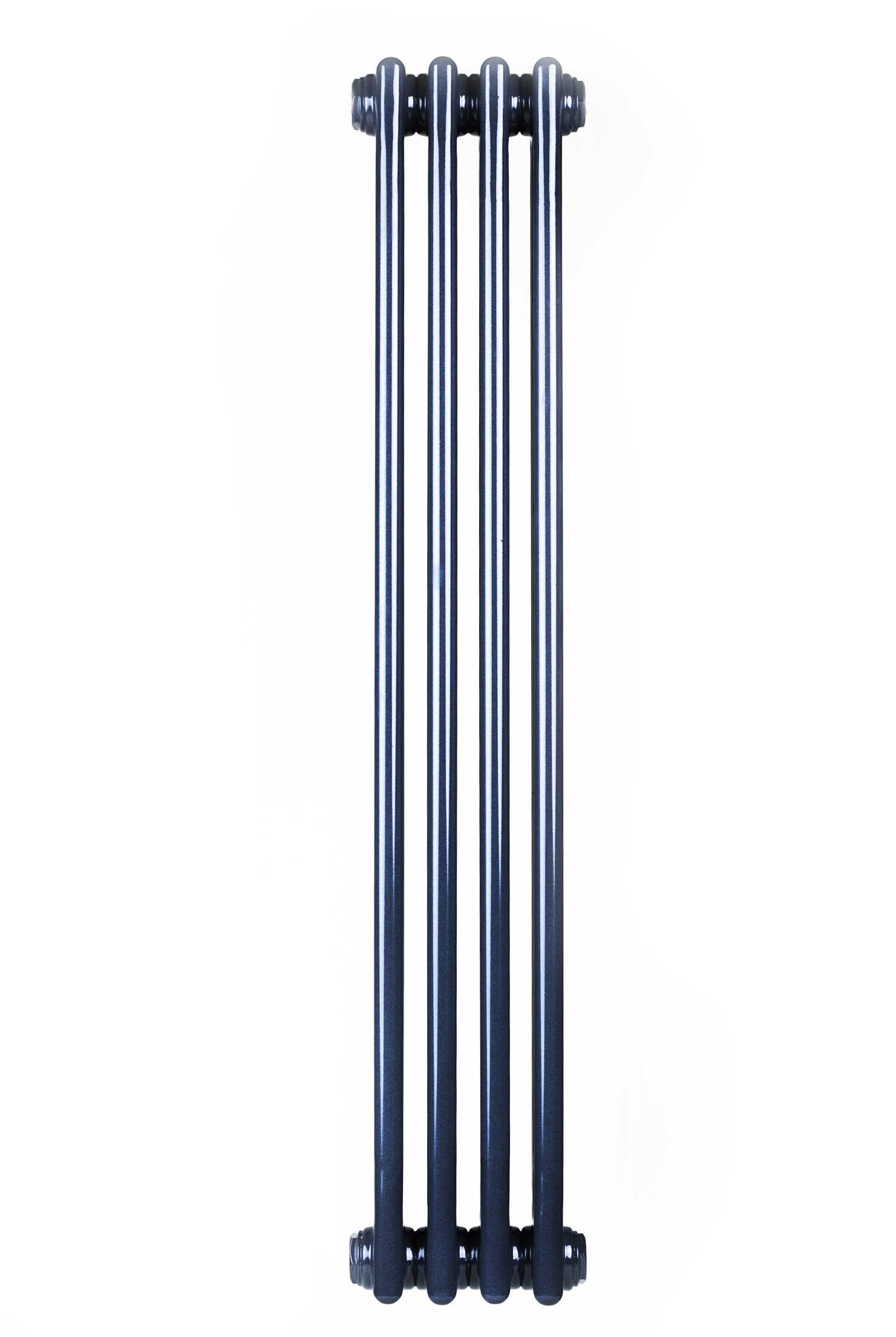

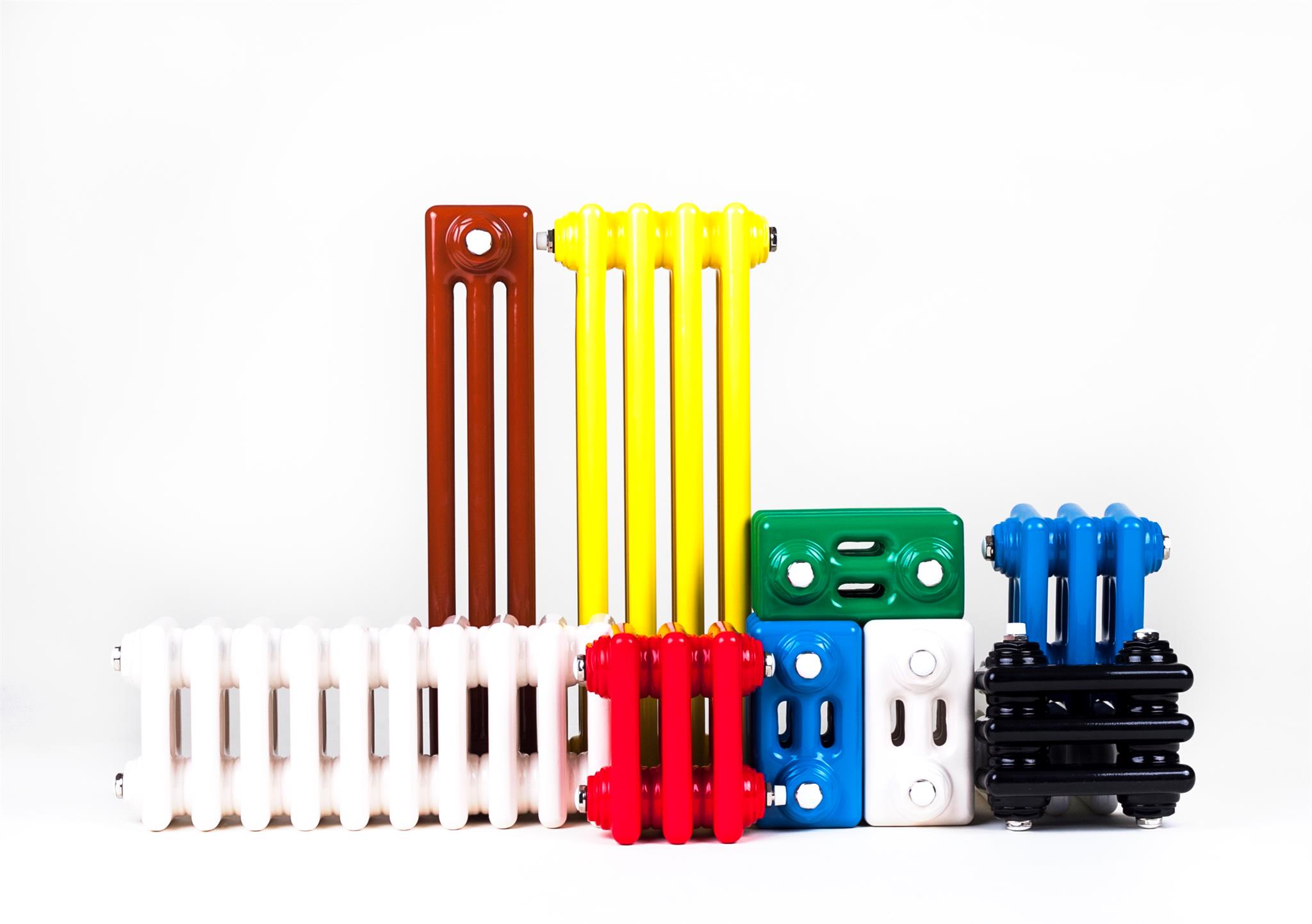

Фото
 |  | |  |  |
 |  |  |  |  |
