Каталог продукции

Тепловые завесы Wing

Выбирайте модель и цвет в зависимости от требуемой мощности и предпочтений.
Завесы представлены в 2-х цветах: белый RAL 9016 и серый RAL 7016.

WING ll W100
4—17 кВт
ВОДЯНОЙ НАГРЕВ

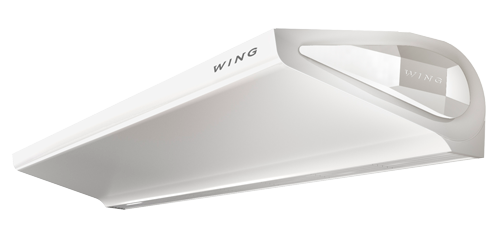

 WING ll E100
2-6 (4-6) кВт
ЭЛЕКТРИЧЕСКИЙ НАГРЕВ

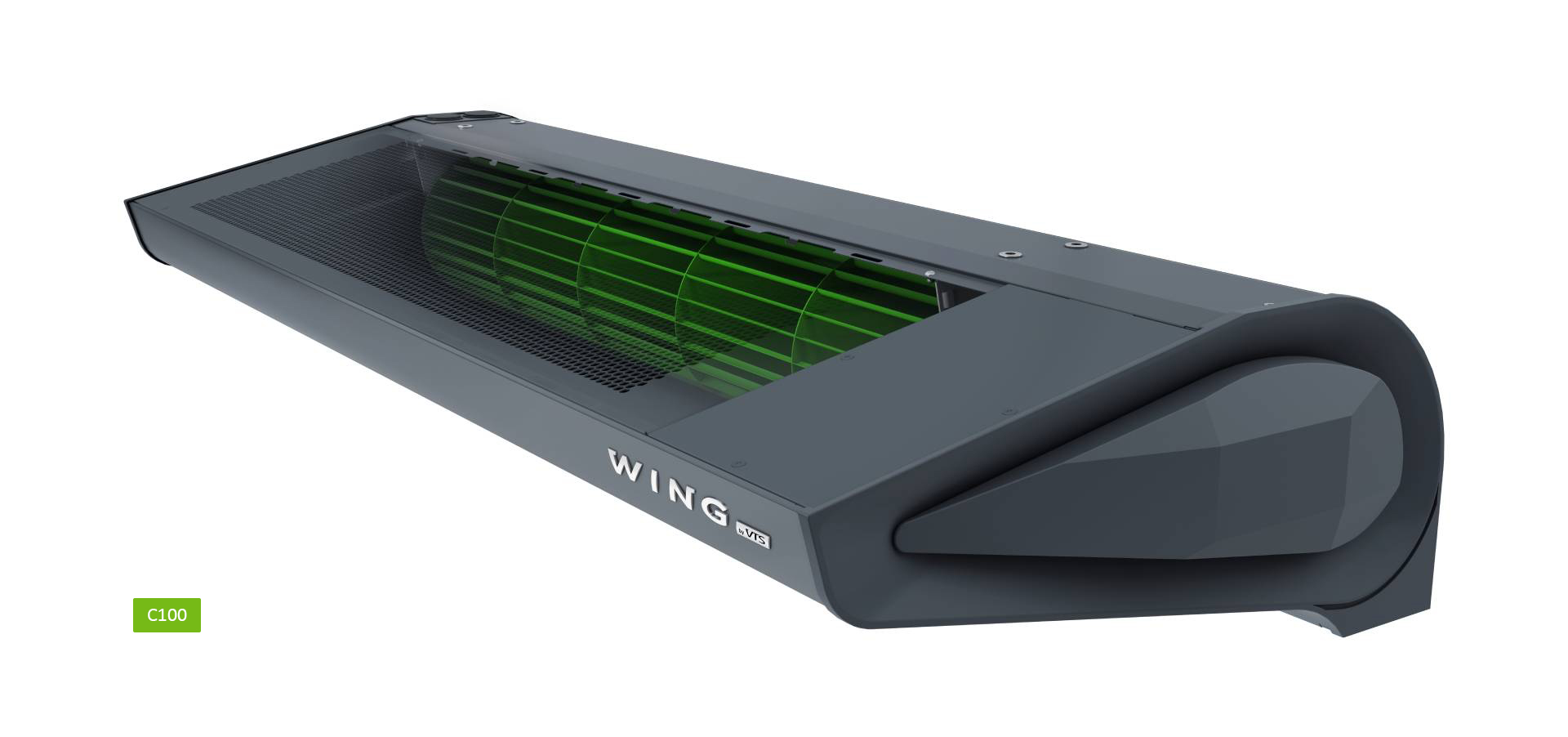

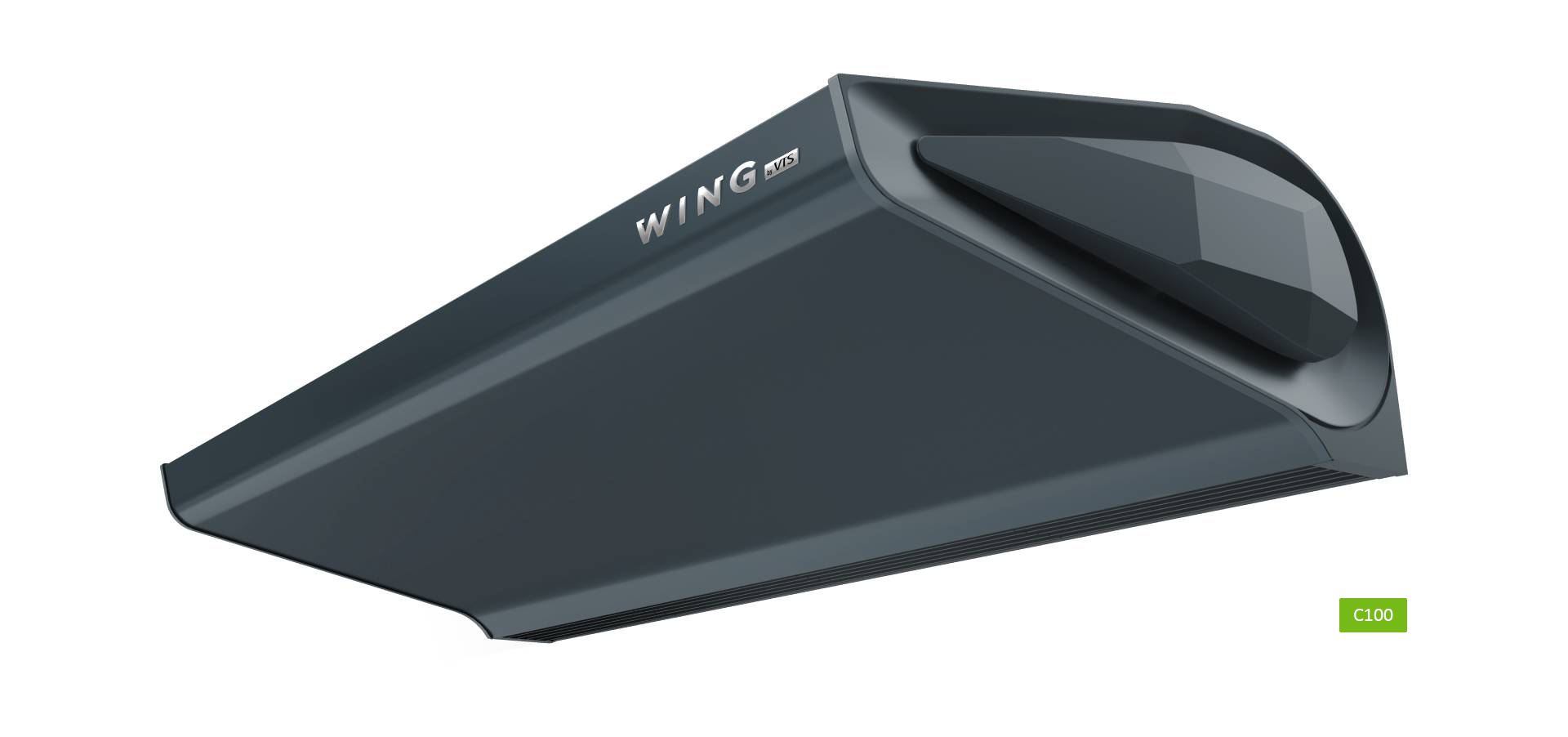

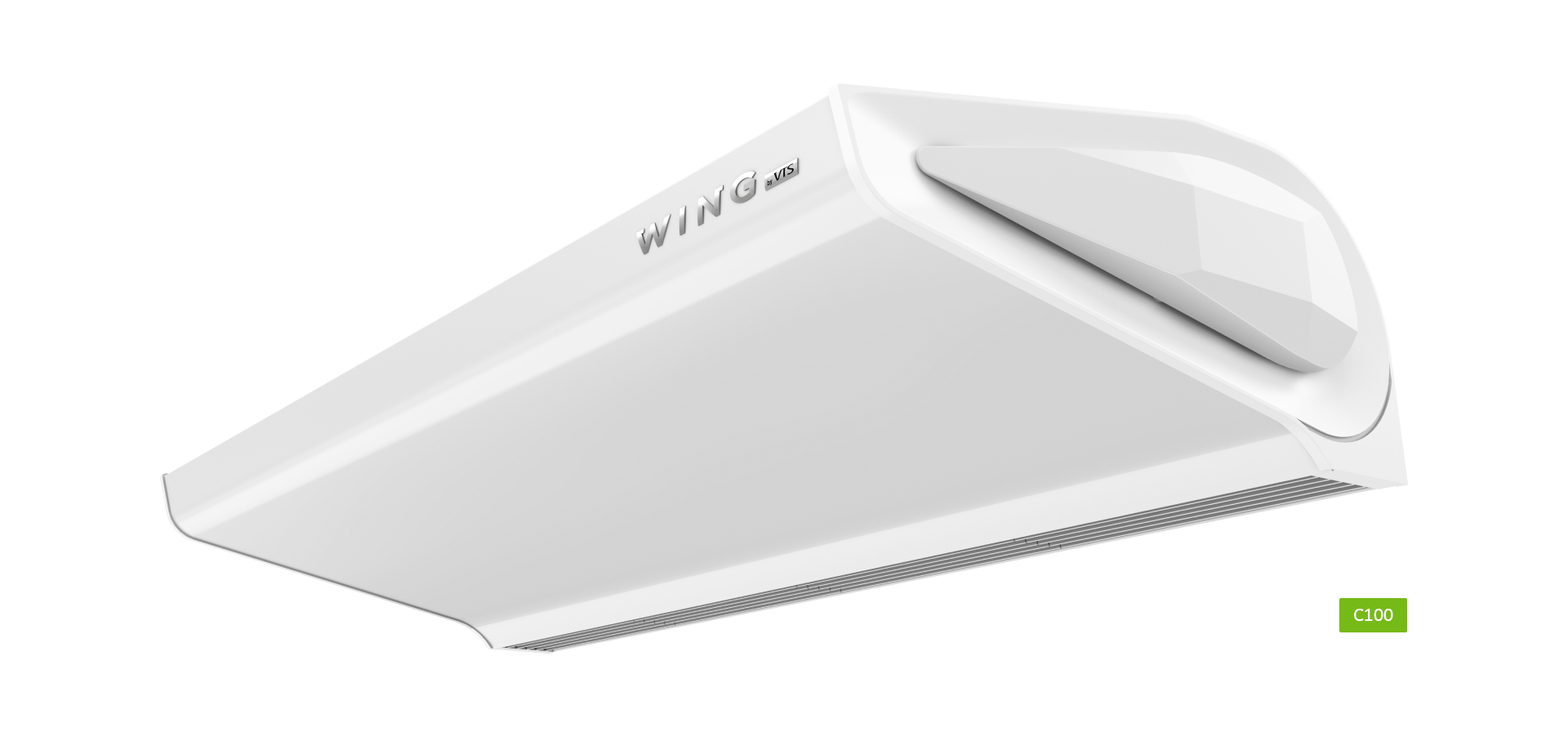

 WING ll C100
БЕЗ НАГРЕВА

WING ll W150
10—32 кВт
ВОДЯНОЙ НАГРЕВ
 WING ll E150
4-12 (8-12) кВт
ЭЛЕКТРИЧЕСКИЙ НАГРЕВ

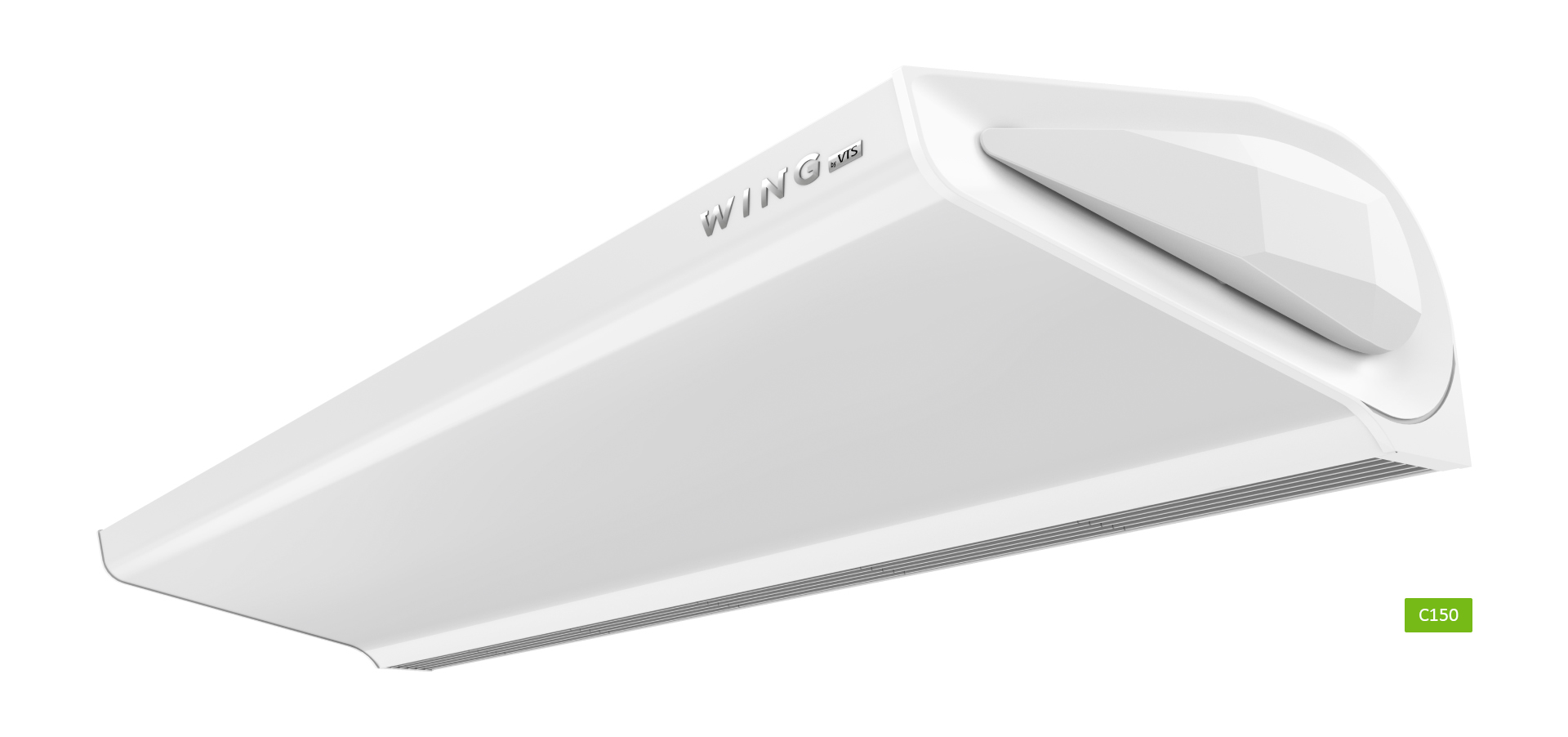

 WING ll C150
БЕЗ НАГРЕВА

WING ll W200
17—47 кВт
ВОДЯНОЙ НАГРЕВ
 WING ll E200
6-15 (9-15) кВт
ЭЛЕКТРИЧЕСКИЙ НАГРЕВ

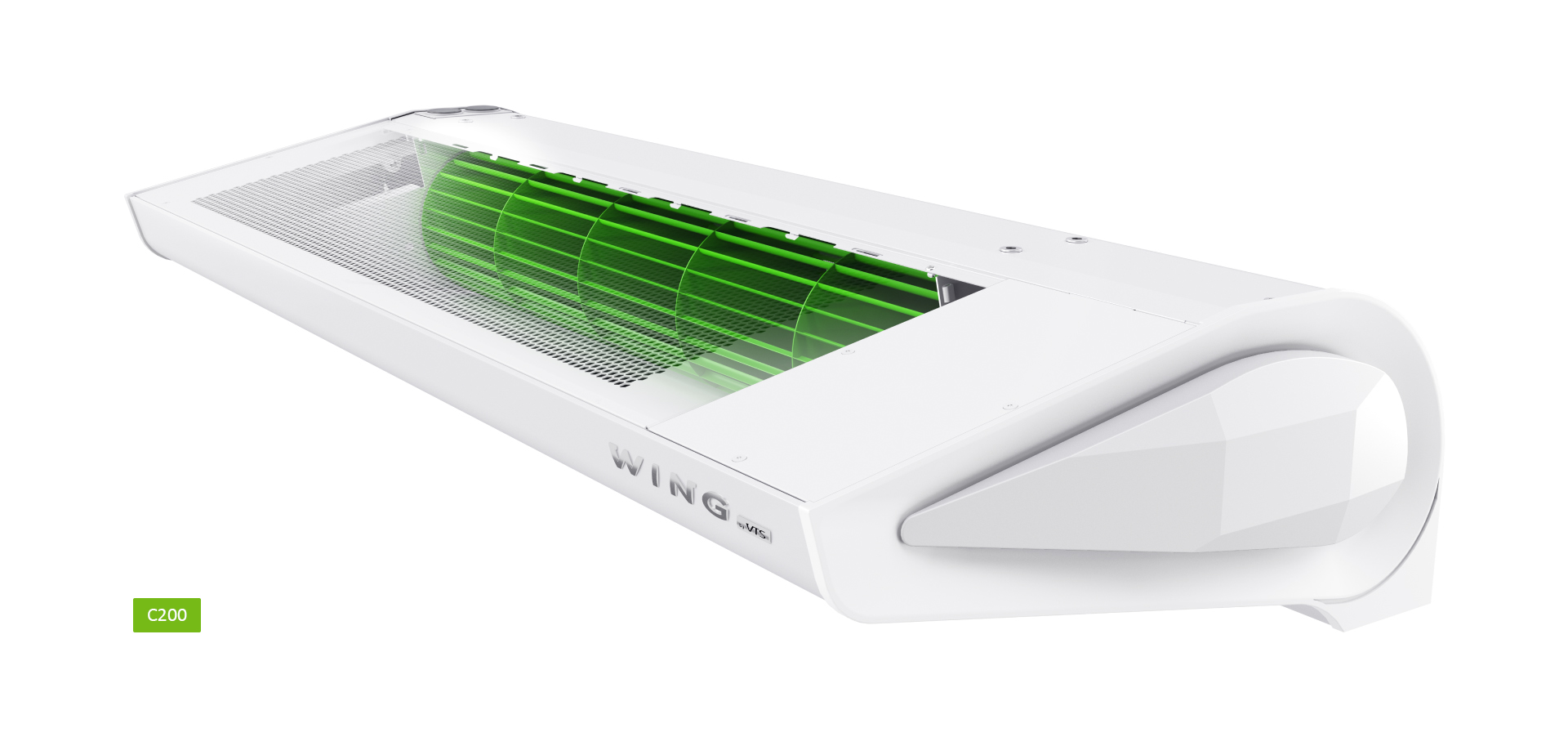

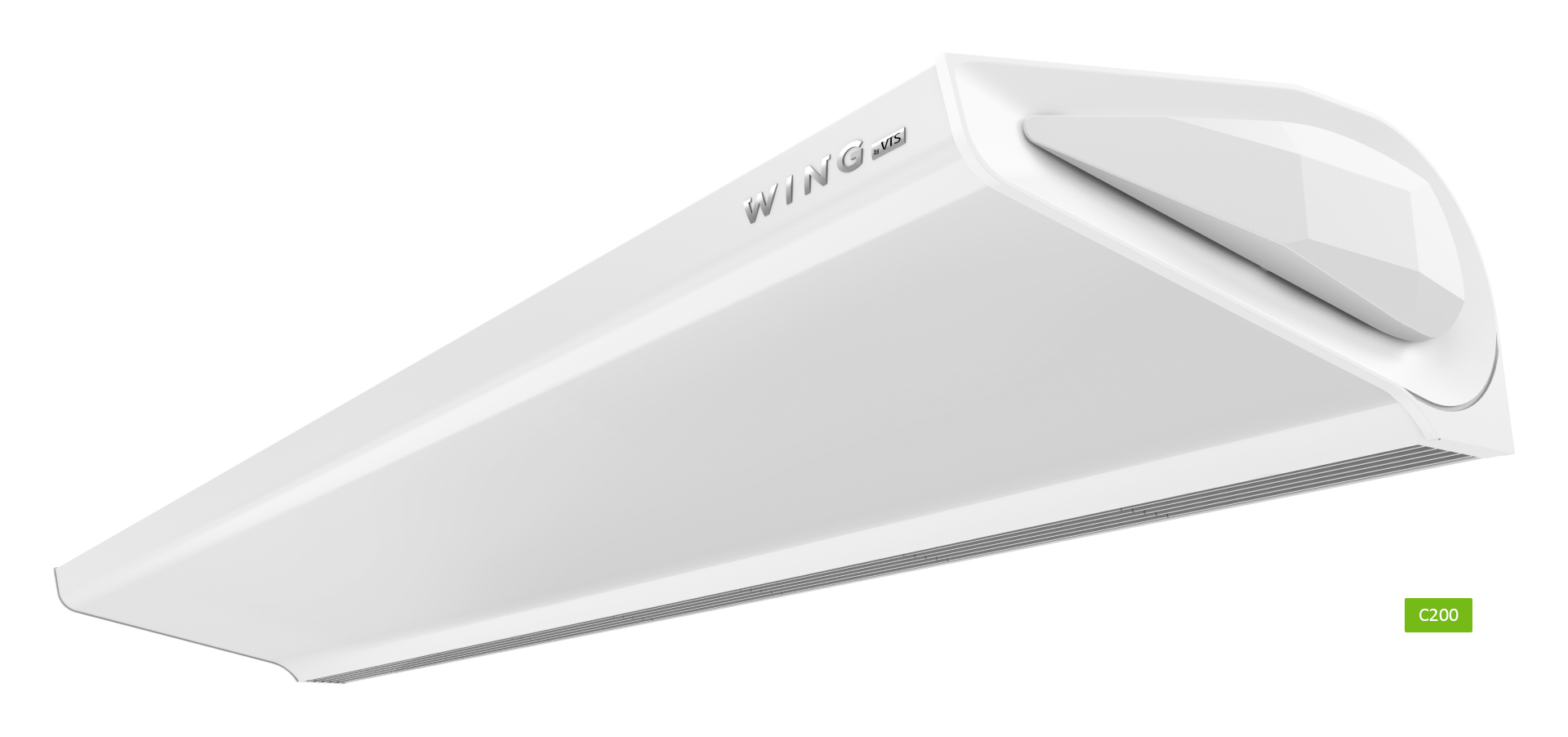

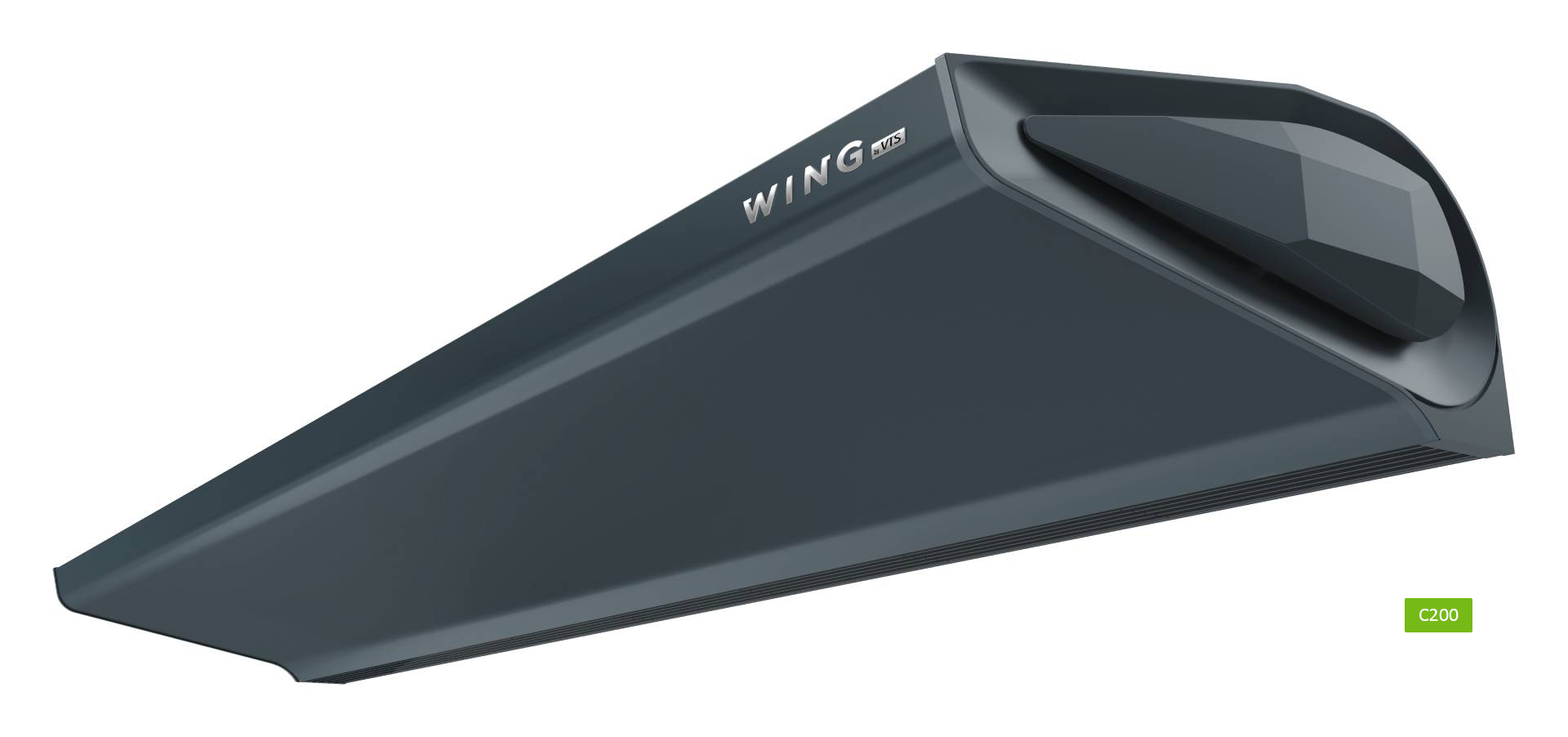

 WING ll C200
БЕЗ НАГРЕВА



Wing llW100 ACW150 ACW200 ACE100 ACE150 ACE200 ACC100 ACC150 ACC200 AC

51 333р.
38 500р.

67 320р.
50 490р.

79 662р.
59 747р.

51 051р.
38 288р.

67 041р.
50 281р.
79 383р.
59537р.
33 942р.
25 457р.
47124р.
35 343р.
51 612р.
38 709р.
W100 ECW150 ECW200 ECE100 ECE150 ECE200 ECC100 ECC150 ECC200 EC
58 905р.
44 179р.

75 174р.
56381р.

90 603р.
67 952р..

61 710р.
46 283р.

78 540р.
58 905р.
94 630р.
70 898р.
37 869р.
28 402р.
53 577р.
40 183р.
60 870р.
45 653р.
Источник теплаВодаЭлектричествоБез нагрева
Макс. ширина двери (1 завеса)1,5м1,5м1,5м
Макс. высота двери (длина вертикальной струи)3,7м3,7м3,7м3,7м3,7м3,7м
Макс. расход воздуха1850м3/ч3100м3/ч4400м3/ч1850м3/ч3150м3/ч4500м3/ч1950м3/ч3200м3/ч4600м3/ч
Диапазон тепловой мощности4-17кВт10-32кВт17-47кВт2/6 или 4/6кВт4/12 или 4/6кВт6/15 или 9/15кВт---
Макс. температура теплоносителя95°C95°C95°C------
Максимальное рабочее давление1,6МПа1,6МПа1,6МПа------
Объем воды1,6дм32,6дм33,6дм3------
Число рядов теплообменника222------
Напряжение питания~230 В / Фаза 1 / 50 Гц~230 В / Фаза 1 / 50 Гц~230 В / Фаза 1 / 50 Гц~230 В / Фаза 1 / 50 Гц для 2 кВт,~400 В / Фаза 3 / 50 Гц для 2/4/6 кВт~400 В / Фаза 3 / 50 Гц~400 В / Фаза 3 / 50 Гц~230 В / Фаза 1 / 50 Гц~230 В / Фаза 1 / 50 Гц~230 В / Фаза 1 / 50 Гц
Мощность электронагревателя---2, а также 4кВт4, а также 8кВт6, а также 9кВт---
Потребляемый тог электронагревателем---3/6/макс. 9А6/11,3/макс. 17,3А8,5/12,9/макс. 21,4А---
Мощность двигателя (двигатель переменного тока)0,18кВт0,22кВт0,32кВт0,18кВт0,22кВт0,32кВт0,18кВт0,22кВт0,32кВт
Номинальный ток (двигатель переменного тока)1,3А1,8А2,4А1,3А1,8А2,4А1,3А1,8А2,4А
Мощность двигателя (двигатель постоянного тока)0,15кВт0,18кВт0,26кВт0,15кВт0,18кВт0,26кВт0,15кВт0,18кВт0,26кВт
Номинальный ток (двигатель постоянного тока)1,1А1,3A1,9A1,1А1,3A1,9A1,1А1,3A1,9A
Масса (без воды) AC/EC23 / 21,5 кг32 / 29 кг39 / 37,5 кг23,5 / 22 кг32,5 / 30,5 кг41,5 / 39 кг20,5 / 19 кг27,5 / 25,5 кг34,5 / 32,5 кг
Класс защиты двигателя IPIP 20 (Защищен от твердых частиц более сантиметра. Прибор предназначен для сухих помещений).

Воздушные тепловые завесы WING — это приборы для обогрева помещений и создания перед дверными и оконными проемами устойчивого теплого воздушного потока с возможностью регулирования температуры и направления. Приборы этого типа используются в жилых, общественных и промышленных зданиях с сухим воздухом для сокращения потерь тепла при частых открытиях проемов. Одновременно тепловая завеса выполняет функции тепловентилятора, позволяющего заметно ускорить прогрев помещения.

Принцип работы и конструктивные особенности тепловой завесы WING

Принцип работы оборудования состоит в разогреве проходящего через систему под действием вентилятора воздуха. Поток направляется вниз, перекрывая доступ в проем холодного воздуха снаружи. При выборе прибора можно ориентироваться на несколько стандартов ширины — от 1 до 2 метров. Производительность в зависимости от модели — в пределах 1850 - 4600 кубометров в час при максимальной высоте струи воздуха 4 м.

Тепловые завесы, выпускаемые под маркой WING, обладают всеми необходимыми такому оборудованию свойствами. При разработке изделий используется принцип универсальности — при необходимости возможно приобретение и установка прибора с разными типами нагревательной системы. В зависимости от используемой в здании схемы отопления, завеса может работать, обеспечивая передачу воздуху тепла от труб с теплоносителем или встроенных электрических ТЭНов.

Преимущества и возможности эксплуатации

Технические характеристики воздушных завес WING позволяют использовать оборудование для получения ряда преимуществ:

  • перекрытие поступления холодного воздуха с улицы при частых открытиях двери в общественных, производственных и торговых помещениях;
  • возможность частично ограничивать работу отопительных приборов в помещении за счет конвекции от входа;
  • экономия на сокращении потерь тепла в помещениях с большим объемом и широкими входами;
  • управляемый режим обогрева и проветривания с использованием режима без подогрева.

В складских комплексах и терминалах установка тепловых завес позволяет увеличить эффективность использования тамбур-шлюзов, создавать отсекающие воздушные потоки в переходах между помещениями с особым температурным режимом.

Выбор и покупка тепловой завесы Винг

При подборе завес ВИНГ с подключением к системе центрального отопления следует учитывать технические характеристики прибора — температуру теплоносителя и рабочее давление в трубопроводах. Предлагаемые модели рассчитаны на использование в соответствии со стандартами по температуре 95 О С и по давлению 1,6 мПа. Имеются варианты конструкции с разным количеством рядов теплообменника. Оптимальное сочетание производительности и стоимости показывают приборы с двумя рядами. Электрические модели подключаются к однофазной и трехфазной сети питания в зависимости от мощности.

Заказать и купить с доставкой воздушно-тепловые завесы WING в Екатеринбурге и Свердловской области по оптимальным на рынке ценам предлагает компания «Вастерм». Наши специалисты готовы оказать информационную поддержку. Поставка осуществляется с гарантиями.

Управление

Дополнительное оборудование

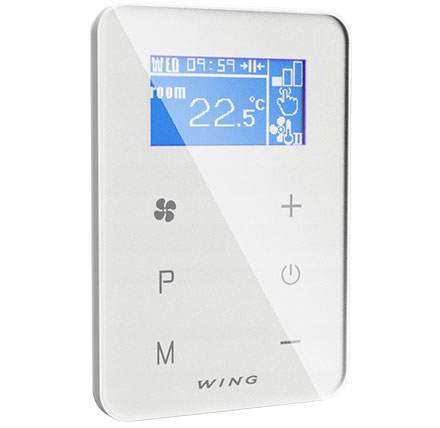

КОНТРОЛЛЕР HMI EC
Контроллер HMI EC контролирует работу воздушных завес WING II с возможностью недельного программирования. Подключение клапана NVMZ.

 10 200 руб

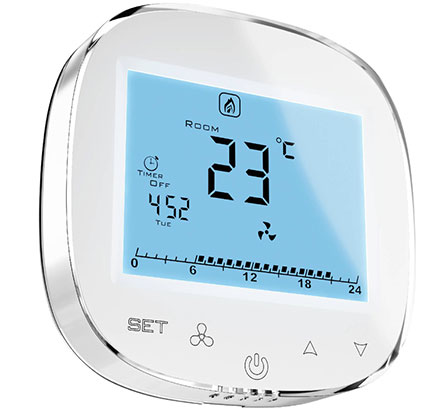

КОНТРОЛЛЕР WING II EC
КОНТРОЛЛЕР WING II EC — определяет три скорости работы вентилятора. Недельное программирование. Имеет встроенный термостат. Совместная работа с дверным датчиком.
 11 220 руб
КОНТРОЛЛЕР HMI WING EC WI-FI
Контроллер HMI WING EC WI-FI – позволяет осуществлять трехпозиционное регулирование скоростью вращения вентиляторов с ЕС двигателями. Благодаря встроенному, контроллер позволяет программировать режимы работы завесы на неделю (ежедневно, 4 интервала работы в сутки).
 12 063 руб
ДАТЧИК ТЕМПЕРАТУРЫ NTC (IP66)
NTC подключается к контроллеру HMI_VR-500 или HMI EC. С помощью датчика NTC контроллер HMI можно устанавливать в любом другом помещении.
 2 244 руб

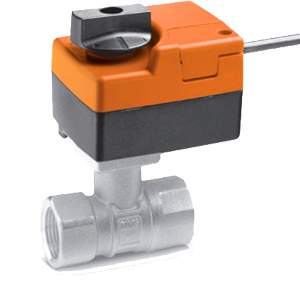

ДВУХХОДОВОЙ ШАРОВОЙ КРАН С ЭЛЕКТРОПРИВОДОМ TR 20-01
Шаровый кран плавно закрывает или открывает подачу теплоносителя (воды) по запросу термостата TR-010.
 9 500 руб

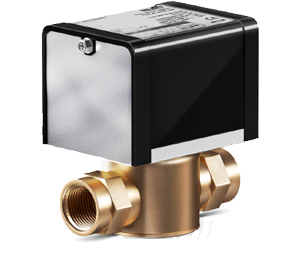

КЛАПАН С СЕРВОПРИВОДОМ ШТОКОВЫЙ NVMZ
Штоковый клапан используется для откр/закр. потока воды по сигналу регулятора DX или HMI.

1-2-1204-2019

 8 136 руб

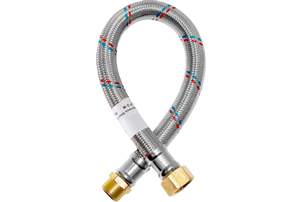

ГИБКАЯ ПОДВОДКА 3/4" - 1М
Гибкая подводка облегчает подключение воды к тепловентилятору под любым углом установки. После подключения тепловентилятор можно поворачивать в любую сторону.
 720 руб

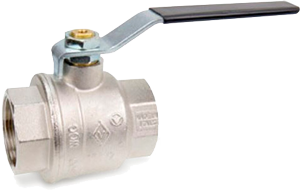

ШАРОВЫЙ КРАН BUGATTI 3/4"
При монтаже тепловентилятора Volcano необходимо установить два шаровых крана на подаче и обратке.
 780 руб

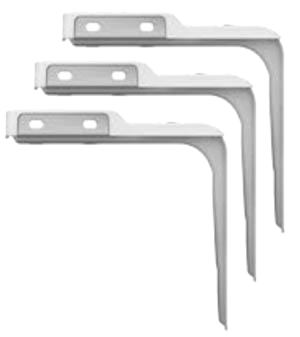

КОНСОЛЬ МОНТАЖНАЯ WING ll 100
Консоль для крепления воздушных завес Wing.

 2 526 руб
WING ll 100
WING ll 150

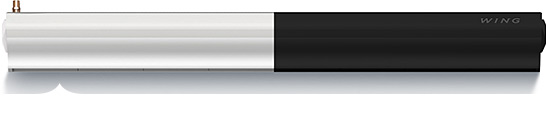

WING ll 200
