Флюгер-дефлектор
Флюгер-дефлектор дымовых и вентиляционных труб предназначен для усиления тяги в естественных системах воздухообмена промышленных и общественных зданий с целью повышения производительности и эффективности удаления отработанных газов теплогенерирующих устройств (котлов, печей, каминов и т.п.) и вентиляции подвальных и аналогичных помещений.
Флюгер-дефлектор должен быть работоспособен при температуре окружающей среды от - 50°С до + 60 °С и ветровой нагрузке не более 0,8 кПа (800 кгс/м2).
Описание флюгера-дефлектора
Флюгер-дефлектор представляет собой устройство, имеющее вращающийся корпус с за-крепленными на нем изогнутыми козырьками-дефлекторами, соединенный с подшипниковым узлом. В верхней части корпуса смонтирован флюгер, позволяющий изделию постоянно находится «по ветру». Кольцо с подшипниковым узлом прочно крепится на срезе дымовой трубы 3-мя болтами. Поток воздуха, проходя в пространстве между козырьками, ускоряется, тем самым создавая зону разрежения. В результате этого усиливается тяга в дымовых (вентиляционных) трубах, повышая эффективность удаления продуктов сгорания и (или) воздухообмена (при использовании для целей вентиляции).
Флюгер-дефлектор изготавливается в коррозионно-стойком исполнении из окрашенной углеродистой или нержавеющей стали.
Флюгер-дефлектор имеет простую конструкцию, что повышает надежность работы устройства и снижает его стоимость.
ПРИМЕНЕНИЕ ФЛЮГЕРА-ДЕФЛЕКТОРА

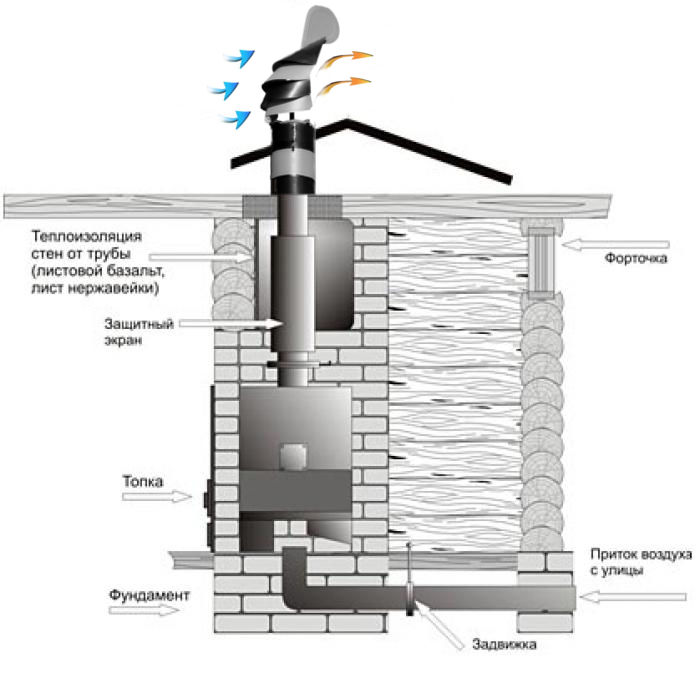

Флюгер-дефлектор может использоваться в дымоходах общественных, промышленных и частных зданий (домов) и небольших котельных установок.
Также устройство может применяться в системах естественной вентиляции вышеуказанных сооружений с целью повышения ее эффективности.
ТРЕБОВАНИЯ ПО УСТАНОВКЕ И МОНТАЖУ ФЛЮГЕРА-ДЕФЛЕКТОРА
Установка флюгера-дефлектора должен осуществляться квалифицированными работники в соответствии со СНиП 2.04.05-91* "Отопление, вентиляция, кондиционирование", Правилами безопасности при проведении высотных работ, настоящим руководством и рекомендациями производителя. При установке и монтаже флюгера-дефлектора теплогенерирующие устройства должны быть отключены и обесточены.
Как установить флюгер-дефлектор
Флюгер-дефлектор устанавливается на дымовые (вентиляционные) трубы. Кольцевая часть устройства надевается на трубу до упора стяжек изделия в срез дымовой трубы и затем фиксируется на ней 3-мя болтами М6…10 ( в зависимости от размеров устройства). При затяжке болтов необходимо соблюдать осторожность с целью недопущения повреждений и деформации дымовых (вентиляционных) труб. Как правило данный метод крепления используется при установке на металлические трубы. При монтаже флюгера-дефлектора на асбоцементные (неметаллические) трубы необходимо проявлять особую осторожность, учитывая прочностные свойства данных труб.
Изготовителем допускается изменение конструкции крепления устройства к неметаллическим трубам (н-р, использование хомутов).
После установки флюгера-дефлектора проверяется вертикальность установки устройства и свобода вращения корпуса с флюгером.
Инструкция для дефлектора

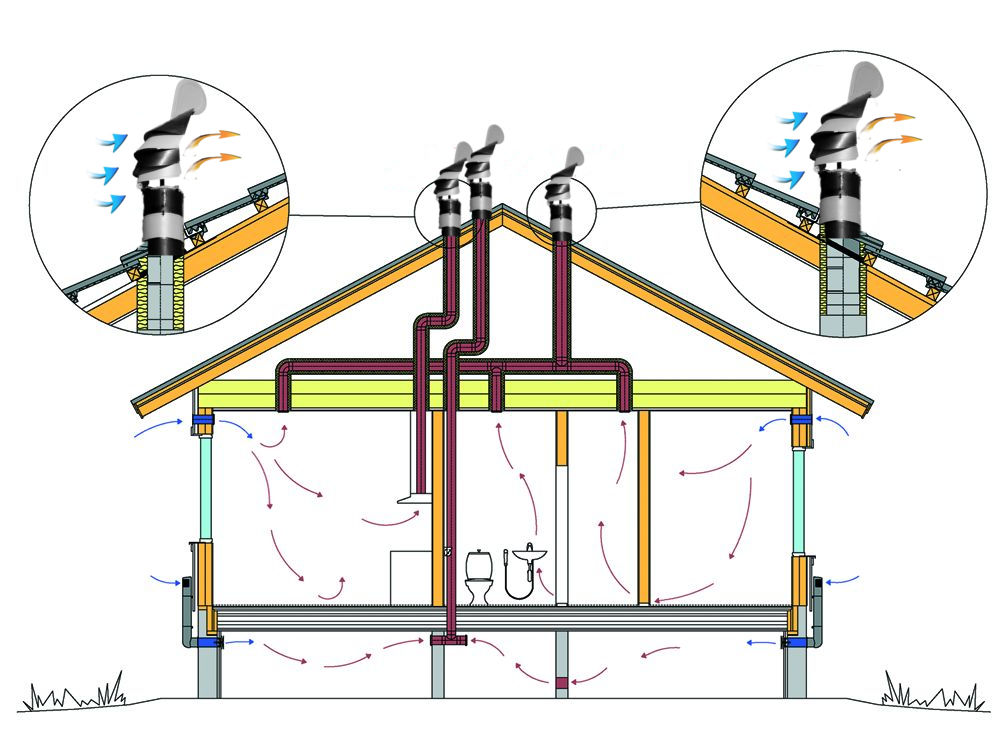

МЕСТО УСТАНОВКИ. Флюгер-дефлектор крепится на вытяжной шахте системы естественной вентиляции (дымоходной трубе) сверху. Под воздействием ветра, вращающийся корпус флюгера-дефлектора, принимает положение вдоль направления ветра, тем самым поток ветра проходит через лепестки флюгера-дефлектора, увеличивая свою скорость, а давление уменьшается, т.е.создается глубокое разрежение, обеспечивающее более усиленную и постоянную тягу из дымовой трубы. В результате происходит дополнительное отсасывание отработанного газа из дымовой трубы.
Габариты Флюгера-дефлектора
№ | Диаметр | Вес | Высота | Ширина |
1 | 110 | 1,3кг | 0,40м | 0,19см |
2 | 160 | 2,07кг | 0,51м | 0,26см |
3 | 250 | 4,5кг | 0,81м | 0,4см |
4 | 315 | 5,7кг | 0,92м | 0,47см |
5 | 400 | 10,2кг | 1,05м | 0,61см |
6 | 500 | 12,2кг | 1,30м | 0,72см |
Материал изделия
Флюгер-дефлектор изготовлен из нержавеющей стали марки
AISI 321 толщиной 0,5 мм.

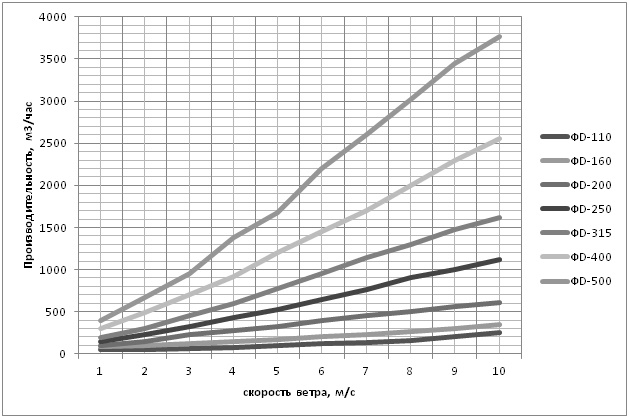

Производительность флюгера-дефлектора
Цена на изделия из Нержавеющего листа 0,5мм
№ | Наименование | Диаметр | Цена розн |
1 | Флюгер-дефлектор | 110 | 4500 |
2 | Флюгер-дефлектор | 160 | 5000 |
3 | Флюгер-дефлектор | 200 | 7000 |
4 | Флюгер-дефлектор | 250 | 9000 |
5 | Флюгер-дефлектор | 315 | 10000 |
6 | Флюгер-дефлектор | 400 | 17000 |
7 | Флюгер-дефлектор | 500 | 20000 |
