Стальные трубчатые радиаторы SOLIRA ELIS
Стальные радиаторы трубчатой конструкции SOLIRA ELIS
Стальные трубчатые радиаторы Solira ELIS обладают современным дизайном и способны вписаться в любой интерьер. Рабочее давление для данного вида радиатора 10 бар, испытывается при давлении 15 бар. Учитывая, что материал для изготовления радиаторов - сталь, а для стали свойственно повышенная пластичность, гидроудар, не так страшен, как для чугуна и силумина. Рекомендуем пользователю не опустошать без надобности отопительную систему, это существенно продлит «жизнь» Вашего изделия. Минимальная высота 2-х - 200мм. Максимальная высота - 2000мм. Толщина стенки трубы - 1,5мм. Толщина стенки коллектора - 2,0мм. | ![]() |
Двух трубные
Модель ELIS | Межосевое расстояние, мм | Высота, мм | Теплоотдача Вт/секция при | Глубина секции, мм | Длина секции, мм | Вес секции (без теплоносителя),кг | ЦЕНА секции, руб | ||
95/85/20 | 85/75/20 | 75/65/20 | |||||||
ELIS 2020 | 110 | 199 | 40 | 33 | 27 | 90 | 70 | 0,7 | 1131 |
ELIS 2030 | 211 | 300 | 66 | 54 | 43 | 90 | 70 | 1,1 | 1331 |
ELIS 2040 | 300 | 389 | 86 | 71 | 56 | 90 | 70 | 1,4 | 1331 |
ELIS 2050 | 411 | 500 | 106 | 87 | 70 | 90 | 70 | 1,7 | 1410 |
ELIS 2060 | 500 | 589 | 125 | 103 | 82 | 90 | 70 | 2,1 | 1568 |
ELIS 2070 | 611 | 700 | 145 | 124 | 89 | 90 | 70 | 2,4 | 1749 |
ELIS 2080 | 711 | 800 | 162 | 136 | 98 | 90 | 70 | 2,8 | 1929 |
ELIS 2090 | 811 | 900 | 179 | 143 | 117 | 90 | 70 | 3,1 | 2082 |
ELIS 2100 | 911 | 1000 | 194 | 162 | 128 | 90 | 70 | 3,4 | 2276 |
ELIS 2110 | 1011 | 1100 | 211 | 175 | 139 | 90 | 70 | 3,8 | 2457 |
ELIS 2120 | 1111 | 1200 | 236 | 195 | 155 | 90 | 70 | 4,1 | 2608 |
ELIS 2130 | 1211 | 1300 | 256 | 216 | 175 | 90 | 70 | 4,5 | 2776 |
ELIS 2140 | 1311 | 1400 | 276 | 229 | 182 | 90 | 70 | 4,8 | 2970 |
ELIS 2150 | 1411 | 1500 | 287 | 237 | 189 | 90 | 70 | 5,1 | 3345 |
ELIS 2160 | 1511 | 1600 | 301 | 251 | 202 | 90 | 70 | 5,5 | 3498 |
ELIS 2170 | 1611 | 1700 | 317 | 268 | 214 | 90 | 70 | 5,8 | 3542 |
ELIS 2180 | 1711 | 1800 | 340 | 282 | 224 | 90 | 70 | 6,2 | 3663 |
ELIS 2190 | 1811 | 1900 | 361 | 303 | 234 | 90 | 70 | 6,5 | 3892 |
ELIS 2200 | 1911 | 2000 | 375 | 310 | 247 | 90 | 70 | 6,832 | 4024 |
Кол-во комплектов крепления ELIS (верхний кронштейн + нижнее крюковое крепление)
Высота ELIS | Количество секций | |||||||||
8 | 12 | 18 | 24 | 30 | 36 | 42 | 48 | 54 | 60 | |
2020 - 2060 | 2 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
2070 - 2150 | 2 | 3 | 4 | 5 | 6 | 7 | 9 | - | - | - |
2160 - 2200 | 2 | 3 | 4 | 6 | 7 | 8 | - | - | - | - |
Комплектующие к радиатрам
Наименование | Цена, руб/шт | ||
Кронштейн верхний 70-90 RAL любой | 400 | ||
Кронштейн настенный G RAL любой | 500 | ||
Заглушка 1/2 или 3/4 | 150 | ||
Заглушка 1/2 или 3/4 по RAL | 250 | ||
Кран Маевского 1/2 или 3/4 | 200 | ||
Кран Маевского 1/2 или 3/4 по RAL | 300 | ||
Кронштейн напольный с хомутом RAL любой | 1 500 |
Наценка на индивидуальное исполнение
Наименование | Цена, руб/шт |
Покраска в цвета RAL | + 20% (в т.ч. кронштейны) |
Покраска в цвета RAL металлик | + 30% (в т.ч. кронштейны) |
Нижнее подключение (№69) | +4 000 Руб. к базовой стоимости |
Нижнее подключение с термовентилем (№ 69 твв) | +6 000 Руб. к базовой стоимости |
Виды подключений радиаторов SOLIRA
Боковое подключение №12 | Подключение №24 (радиатор более 1м) |
При боковом подключении №12 стандартно используются гайки 3/4, при необходимости радиатор комплектуется переходниками на 1/2 | В радиаторе высотой более 1м устанавливается полупроходная заглушка для лучшей циркуляции теплоносителя |
![]() | ![]() |
Нижнее подключение №69 | Нижнее подключение с термовставкой №69 твв |
При нижнем подключении радиатор стандартно комплектуется двумя глухими гайками со стороны нижнего подключения, окрашиваемыми в цвет радиатора | При нижнем подключении с термостатической вставкой, радиатор стандартно комплектуется глухой гайкой со стороны нижнего подключения и термостатической вставкой. |
![]() | ![]() |
Боковое подключение (по низу) №24 с термостатической вставкой (№24 твв) | Кронштейн G |
При боковом подключении по низу с термовставкой. Радиатор комплектуется термостатической вставкой. В разрезе видно каким устройством оборудован радиатор. На термостатическую вставку устанавливается термоголовка, которая оказывает, в зависимости от температуры в комнате, давление на шток в термовставке, который приоткрывает или закрывает проходное отверстие, уменьшая или увеличивая проток теплоносителя. | Данный вид кронштейнов изготовливается специального для стальных трубчатых радиаторов SOLIRA. Имея 2 точки крепления радиатора служит удобным и надежным крепежом. Покрасить такой кронштейн можно в цвет радиатора. Ниже* представлены чертежи кронштейна. *Скачайте для просмотра. |
![]() | ![]() |

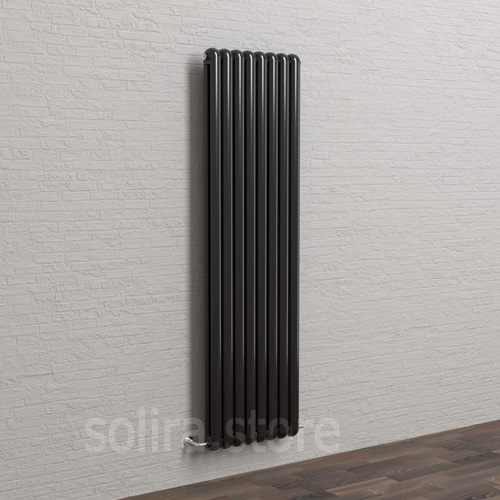

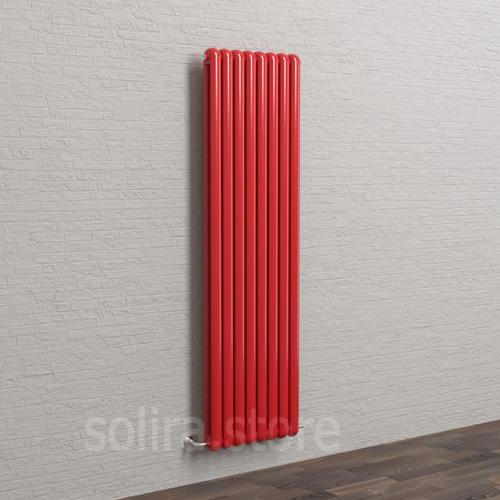

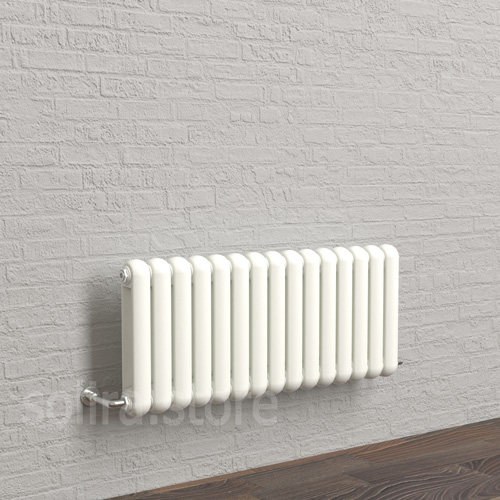

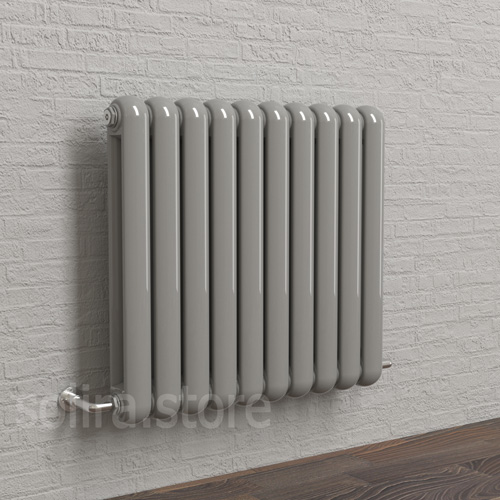

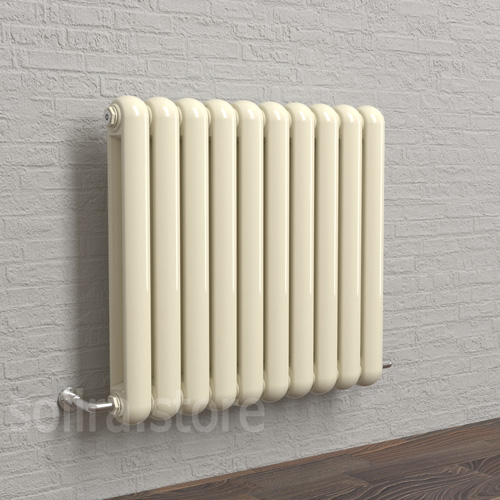

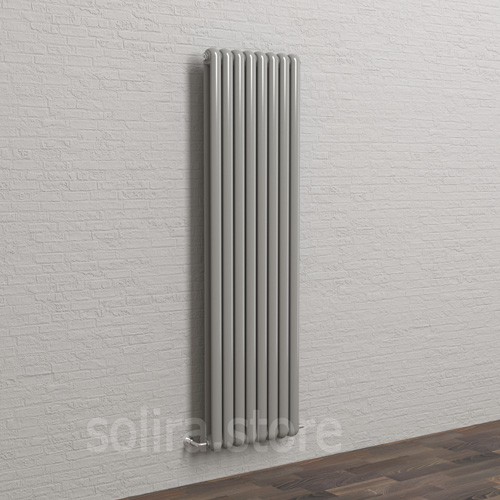

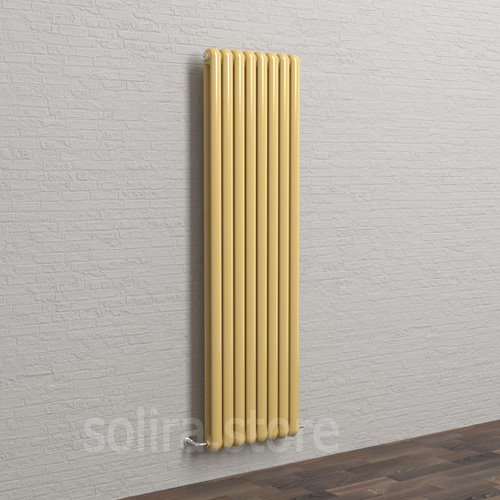

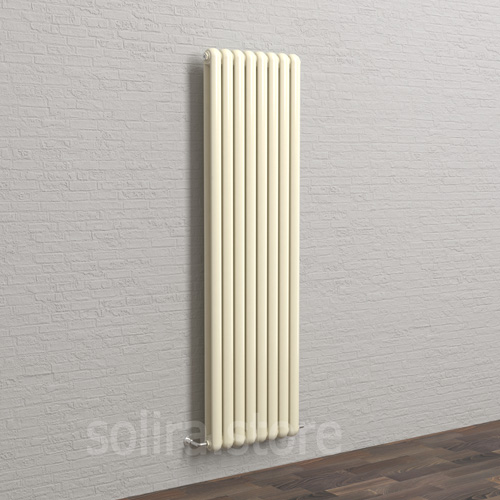

Фото
![]() | ![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() | ![]() |
